Revopoint kısa süre önce profesyonel 3D tarayıcısı "Revopoint MetroX 3D Tarayıcı"yı piyasaya sürdü.
En son tarayıcıları, farklı tarama modları aracılığıyla çok çeşitli yüzeylerin taranmasını sağlayan mavi lazer çizgilerini ve tam alan taramayı birleştiriyor. MetroX, metroloji sınıfı hassasiyet sunuyor ve bunu çok cazip bir fiyat noktasında yapıyor.
MetroX'i birkaç aydır deniyoruz. Bu nedenle MetroX hakkında daha fazla bilgi edinmek ve bu tarayıcının aradığınız şey olup olmadığını öğrenmek için okumaya devam edin.
Genel Bakış
Revopoint'in MetroX tarayıcısı, şirketin portföyünde profesyonel, metroloji yetenekli 3D tarama alanına doğru bir kaymayı temsil ediyor.
POP serisindeki önceki tarayıcıların aksine MetroX, parlak siyah plastik veya kaplanmamış metal gibi sorunlu yüzeylerde bile yüksek doğrulukta nokta bulutu verisi yakalamak için çoklu mavi lazer çizgileri kullanır (ancak bazen biraz sprey gerekebilir).
Tam alan tarama modunun eklenmesi, tipik olarak daha pahalı sistemlerde görülen bir esneklik düzeyi de getirerek, kullanıcıların daha büyük nesnelerin geometrisini tek seferde yakalamasına olanak tanır.
Tarayıcı, 0,03 mm'lik tek kare doğruluğuna ve 0,03 mm + 0,1 mm × U (m) hacimsel doğruluğuna sahiptir ve bu da birçok endüstriyel kullanıcı tarafından metroloji sınıfı olarak kabul edilen aralığa yerleştirir. Bunu, tipik olarak yüksek doğruluklu tarama sistemleriyle ilişkilendirilen fiyatın çok altında bir fiyata yapar.
Tamamen USB üzerinden güç alır (pil yok) ve bu, POP 3 Plus'a kıyasla saha kullanımında daha az esnek hale getirse de, bunun karşılığında çok daha kararlı bir güç ve veri bağlantısı sunar. Bunlar, doğru ve tekrarlanabilir tarama verileri yakalamak için gereklidir.

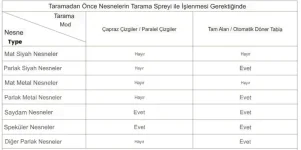

Aşağıdaki tablo, farklı yüzey türlerini taramak için hangi modların en uygun olduğunu göstermektedir. Hepsini değişen derecelerde başarı ile test ettik.
MetroX iki kit halinde sunulmaktadır; ilki tarayıcı, tripod, çift eksenli döner tabla, güç kaynağı ve tüm kabloları şık bir alüminyum çantanın içinde içeren "Standart Sürüm"dür.
İkinci seçenek (incelediğimiz) ise temelde Standart Sürümdeki her şeyin yanı sıra bir İşaretleyici Blok kitini içeren "Gelişmiş Sürüm"dür. İşaretleyici Blok kiti, üzerinde işaretler bulunan ve tabanında mıknatıslar olan çeşitli plastik şekiller içerir. Ek olarak, bloklar (veya daha fazla etiket) için z ekseninde bazı sabitleme noktaları sağlamak üzere döner tabla üstüne vidalanabilen dört adet dişli sütun ("çubuk işaretleyiciler" olarak adlandırılır) içerir.
Bu sütunları aşağıdaki resimde döner tablaya sabitlenmiş olarak görebilirsiniz.
Başka Revopoint tarayıcılarınız varsa, bilgisayarınızda büyük olasılıkla tarama yazılımlarının (RevoScan) bir kopyası yüklüdür.
MetroX'i kullanmak için, MetroX için geliştirilmiş özel sürümü indirmeniz gerekecektir. Adı RevoScan MetroX'tir, ücretsizdir ve Revopoint yazılım sayfasında bulabilirsiniz.
İşlevsel olarak, orijinal RevoScan yazılımıyla neredeyse aynıdır, yalnızca MetroX sürümü yeni tarayıcıdaki farklı tarama modlarını etkinleştirir. Bu nedenle, önceki yazılımda nokta bulutu oluşturma, ağ oluşturma ve düzenlemeye alıştıysanız, bu yeni sürüme geçerken herhangi bir sorun yaşamazsınız.
Yeni sürümle ilgili küçük bir şikayetim, nokta bulutu verilerinden ölçüm almak için herhangi bir özelliğe sahip olmamasıdır. Bu yeni tarayıcının "metroloji sınıfı" olarak lanse edildiği göz önüne alındığında, "bir şeyleri ölçmek" önemli bir özellik olmalıydı diye düşünürsünüz. Ama hayır. Orada değil. Nokta bulutunuzdan veya ağınızdan herhangi bir şey ölçmek istiyorsanız, onu başka bir şeye aktarmanız gerekecektir.
İlgi çekici bir diğer yazılım ise Revo Assistant'tır. Revo Assistant, otomatik döner tablanın kontrolünü sağlayan IOS ve Android için bir akıllı telefon uygulamasıdır. Döner tablanızın nasıl konumlandırıldığına bağlı olarak, döner tablanın eğimini değiştirmek veya yönünü değiştirmek için fiziksel düğmelere erişmek biraz zor olabileceğinden, bu oldukça kullanışlıdır.
Artık uygulama yüklendiğine göre, döner tablayı her kullanmak istediğinizde bilgisayarınızın Bluetooth'undan ayırmayı sorun etmiyorsanız, hayat biraz daha kolaylaşıyor.
Neyse, tüm yazılımlar yüklendi ve tarayıcı kuruldu, şimdi testlere geçelim!
Test incelemelerini iki ana bölüme ayırdık: biri yapılandırılmış ışık modları, diğeri ise lazer çizgisi taraması için.
Revopoint MetroX'teki hem Tam Alan hem de Otomatik Döner Tabla tarama modları, mavi yapılandırılmış ışık projeksiyon teknolojisini kullanır. Zorlu yüzeylerdeki yüksek doğruluktan ziyade hız ve dokunun daha önemli olduğu durumlarda, MetroX ile yapılandırılmış ışık modunu tercih etmelisiniz.
Özel RGB kamera sayesinde renkli tarama da yapılabilir, ancak bu yalnızca otomatik döner tabla modunda kullanılabilir. Özellik tarama modunun da yalnızca otomatik döner tabla ve tam alan modlarında erişilebilir olduğu unutulmamalıdır. İşaretleyici modu da bu modlarla kullanılabilir.
Yaptığımız ilk test bir drone pervanesi üzerindeydi. Güzel kavisli geometrisi ve ön ve arka kenarlarında keskin hatları var, bu nedenle metroloji sınıfı bir tarayıcıyı test etmeye başlamak için bundan daha iyi bir yol olabilir mi?
Pervaneyi işaretleyicilerle kaplamak istemediğimiz için, döner tabla üzerindeki mevcut işaretleyicileri kullanarak işaretleyici taramasını (renkli) tercih ettik. İyi tarandı, ancak iki tarafı birleştirmek zordu, çünkü birleştirme özelliği çalışmak için taramalar arasında %30 örtüşme gerektiriyor ve pervanenin çok ince olduğu göz önüne alındığında bu ideal değildi. Ancak bu, tarayıcının veya yazılımın hatası değil, yalnızca geometrinin bir sonucuydu.
Daha sonra göreceğimiz gibi, tarama öğeniz yan duramayacak kadar ince olmadığı sürece birleştirme özelliği gayet iyi çalışıyor.
Bu parçanın gelmesini bir süredir bekliyordum, bu yüzden incelememiz biraz gecikti. Aslında doğru mühendislik nedenleriyle taramam gerekti, bu yüzden iki işi birden halledeyim dedim ve inceleme için taradım, böylece tarama verilerini daha sonra CAD çalışmalarımda kullanabilecektim.
Yüzey kaplaması mat alüminyum olduğundan sprey kullanılmasına gerek kalmadı.
İşaretleyici Taraması (Otomatik Döner Tabla modu – renkli) – Kuru İncir
Sıradaki renkli taramalar için bir kuru incir taradım. Çok teknik bir konu değil, ama etrafta bir kutu incirim vardı ve nasıl görüneceğini merak ettim. Yine döner tabla üzerindeki işaretleyicileri kullandım ve kuru meyve parçası güzel bir şekilde tarandı.
Aşağıdaki resimde birleştirilmiş, ağ örgüsü oluşturulmuş ve dokulandırılmış nihai sonucu görebilirsiniz. Çeşitli taramaların renginde ve gölgelendirmesinde, büyük ölçüde taramalar arasında yüksekliği değiştirmemden kaynaklanan ve model üzerindeki gölgeleri etkileyen bazı farklılıklar var. Gerçekten iyi bir renkli tarama için, nesneyi döner tabla üzerinde tek bir taramada (tarayıcıyı hareket ettirmeden) yakalamak daha etkilidir. Burada tutarlı aydınlatmaya sahip olmak çok önemlidir.
Lazer Çizgisi Tarama Modları
İki lazer tarama moduyla, mavi lazerler minimum dağılımla yüksek odaklı ışınlar yayar ve keskin kenarlar, ince detaylar ve küçük parçalar üzerinde daha doğru yüzey profillemesi sağlar. Aynı anda tüm bir deseni yansıtan yapılandırılmış ışıktan farklı olarak, lazer taraması çoklu çizgiler yakalar, bu da onu ortam aydınlatmasına karşı daha az hassas hale getirir ve koyu, parlak veya yüksek dokulu yüzeylerde kullanım için daha uygun kılar.
Ayrıca yüzey girintilerine ve karmaşık geometrilere daha derine nüfuz etme eğilimindedir. Mavi yapılandırılmış ışık taraması tam alan yakalama için daha hızlı ve donanım tasarımında daha kompakt olsa da, mavi lazer sistemleri tipik olarak üstün çözünürlük, daha düşük gürültü ve daha yüksek tekrarlanabilirlik sunarak onları endüstriyel inceleme ve metroloji sınıfı uygulamalar için tercih edilen seçenek haline getirir.
Yapılandırılmış ışık modlarını iyice test ettikten sonra, lazer çizgisi tarama modlarını (paralel çizgiler ve çapraz çizgiler) test etme zamanı gelmişti.
İşaretleyici Taraması (lazer çizgileri) – Hava Kanalı
Lazer modlarıyla taranacak ilk öğe biraz garipti, çünkü iki yüzey kaplamasına sahip bir araba emme kanalıydı. Karbon fibere benzeyecek şekilde tasarlanmış, ancak aslında yan yana zikzak çizen parlak ve mat siyah bileşenlerle bu şekilde kalıplanmıştı.
Önce renkli tarama için otomatik döner tabla modunu denedim ve tahmin edildiği gibi, taramada yalnızca mat zikzaklar yakalandı. Renksiz tam alan taraması da aynı sonuçları verdi.
Bu yüzden döner tablayı kullanarak bir çapraz çizgi lazer taraması ayarladım ve sonuçlar çok daha iyiydi. Çapraz çizgilerin kanalın içine ulaşmakta bazı zorlukları vardı, bu yüzden taramayı duraklattım ve paralel çizgi lazer taramasına geçtim. Taramayı devam ettirdim ve paralel çizgiler daha önce ulaşılamayan bazı alanlara ulaştı.
Kanalın tüm iç yüzeylerini yakalayamamış olsam da (geometrisinden dolayı), taramayı duraklatma ve tarama türlerini tarama ortasında değiştirme özelliğini beğendim. Bu, bazı durumlarda taranması zor olan parçalara ulaşmayı sağlıyor.
Birkaç tarama aldıktan sonra, bunları aşağıdaki gibi tek bir nokta bulutunda birleştirdim.
İşaretleyici Taraması - El Taraması (lazer çizgileri) – Yangın Söndürücü
Döner tabla kullanıldığında (alıştıktan sonra) genel olarak her şey yolunda gidiyor, bu yüzden son testimizde MetroX'in daha büyük bir nesne, yani bir yangın söndürücü üzerindeki performansını görmek istedik.

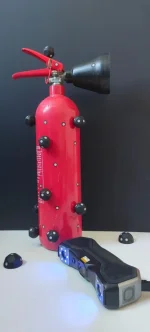

Yangın söndürücüyü özenle yapışkanlı işaretleyicilerle ve birkaç adet 3B plastik işaretleyici bloğuyla kapladım ve bir çapraz çizgi taraması başlattım.
Çoğu kısımda sorunsuz çalıştı ve kırmızı boyadan nozul üzerindeki siyah plastik ağa kadar çok çeşitli yüzey ve malzemeyi yakalayabildi.
Yazılım sürekli olarak "daha fazla işaretleyiciye" ihtiyacım olduğunu belirtti ki bu biraz can sıkıcıydı çünkü yukarıdaki resimde de görebileceğiniz gibi üzerinde zaten oldukça fazla işaretleyici vardı. Açıkçası, yangın söndürücünün kavisli bir yüzeyi var ve yapışkanlı işaretleyiciler daha düz yüzeylerde daha iyi çalışıyor. Bu nedenle, işaretleyicilerle kaplı olmasına rağmen, tarayıcı yüzey kıvrıldıkça daha sığ açılardan yapışkanlı işaretleyicileri algılamakta bazı sorunlar yaşadı.
Bilye şeklindeki katı işaretleyiciler bu tür uygulamalar için daha iyi, ancak kitimizde yalnızca 10 adet bilye şeklinde manyetik işaretleyici var, bu nedenle genellikle "daha fazla işaretleyici" hatası almadan yangın söndürücüyü taramak için bu yeterli olmayacaktı. Bu yüzden diğer katı işaretleyicilerden birkaçını da yangın söndürücünün etrafındaki zemine yerleştirdim.
Büyük ve kavisli bir şeyi tarayacaksanız, daha fazla manyetik işaretleyiciye ve muhtemelen çok sayıda yapışkanlı işaretleyiciye de ihtiyacınız olacak. Ancak genel olarak, "daha fazla işaretleyici" hatası kaybolur kaybolmaz, bu nesne için tarama oldukça sorunsuzdu.
Yazılımda, nesnenin grafiksel gösterimi, aşağıdaki resimde görebileceğiniz gibi, taramanın başarılı olduğu alanlarda yeşil, daha fazla taramaya ihtiyaç duyulan yerlerde ise turuncu renkte görünüyor.
Genel olarak, lazer tarama modları oldukça iyi çalışıyor, ancak daha uzun bir USB kablosu, özellikle bir dizüstü bilgisayara değil de masaüstü bir bilgisayara bağlıysanız, el ile taramayı biraz daha kolaylaştıracaktır.
Özet
Test bölümlerinde gördüğümüz gibi, Revopoint MetroX, her birinin kendi güçlü yönleri olan iki temel tarama teknolojisi sunar: mavi yapılandırılmış ışık ve mavi lazer çizgisi taraması.
Yapılandırılmış ışık, Tam Alan ve Otomatik Döner Tabla modlarında kullanılır ve dahili RGB kamera ile eşleştirildiğinde doğru renkli taramalar sağlar (ancak yalnızca Otomatik Döner Tabla modunda).
Lazer çizgisi taraması (paralel veya çapraz çizgi desenleriyle), parlak plastikler veya kavisli metal parçalar gibi zorlu yüzeylerde mükemmeldir ve hatta zorlu alanlara ulaşmak için tarama ortasında lazer modlarını değiştirmenize olanak tanır.
Sonuç olarak, her iki sistem de ayarlandıktan sonra iyi çalışır, ancak özellikle tarama birleştirme, işaretleyici yerleştirme ve geometriye özgü zorlukların üstesinden gelme konusunda ustalaşmak biraz pratik gerektirir.
MetroX ile çalışmak oldukça zorlayıcı olabilir, ancak çoğu tarayıcıda olduğu gibi, kullandıkça sonuçlar iyileşir.
Kılavuzda belirtilmeyen ve taramayı biraz daha kolaylaştırmaya yardımcı olabilecek birkaç şey fark ettik.
Son birkaç aydır MetroX'i denedikten sonra, kendine özgü özelliklerine alıştık. Ancak bu diğer özelliklerin (muhtemelen bir yazılım güncellemesi yoluyla) eklenmesinin kullanıcı deneyimini oldukça iyileştireceğini düşünüyoruz.
Çevrimiçi potansiyel müşterilerin endişesi olan bir konuya, MetroX'i kullanmak için gereken PC donanım gereksinimlerine değinmeliyiz. Aşağıdaki tabloda minimum ve önerilen sistem gereksinimlerini görebilirsiniz.

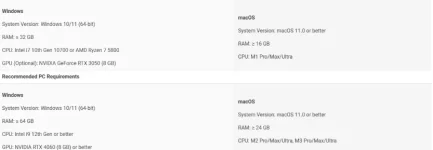

Gördüğünüz gibi, minimum gereksinimler Intel Core i7 10. nesil veya daha iyisi, 32 GB RAM ve isteğe bağlı bir GPU, minimum RTX3050 istiyor.
Önerilen gereksinimler ise Intel Core i9 (10. nesil ve sonrası), 64 GB RAM ve RTX 4060 veya daha iyisi.
Çevrimiçi bazı yorumcular, MetroX'i çalıştırmak için hemen gidip CPU'larını, RAM'lerini, GPU'larını ve hatta güç kaynaklarını yükseltmek zorunda kalabilecekleri konusunda endişelerini dile getirdiler.
Minimum gereksinimler açısından bu gerekli olmayabilir.
Testimiz için 64 GB RAM'imiz, özel bir GPU'muz yoktu ve 10 çekirdekli (6P + 4E) ve 16 iş parçacıklı bir Intel Core i5 13. nesil (13400) kullandık; bu, 10. nesil i7 için 8 çekirdek ve 16 iş parçacığına kıyasla daha iyi.
Core i5 ayrıca eski i7'ye kıyasla daha yeni bir mimariye (Raptor Lake) sahip, bu nedenle verimlilik, güç/performans oranı ve çoklu görev yeteneği daha iyi. 10. nesil i7'nin normal (K olmayan sürümü), i5'ten biraz daha yüksek bir temel saat hızına sahip, ancak diğer tüm açılardan i5 13. nesil, 10. nesil i7 ile karşılaştırıldığında üstün bir CPU.
Bu ne anlama geliyor?
Bu, eğer bir i5 13. nesil veya daha yenisine sahipseniz, CPU açısından minimum gereksinimleri zaten karşıladığınız (veya aştığınız) anlamına gelir. Yani daha yeni bir i5'iniz varsa, gidip eski bir i7 satın almanıza gerek yok.
Kurulumumuz, tüm modlarda döner tabla taramaları için gayet iyi çalıştı. En büyük endişemiz, el taraması yaparken daha büyük nesnelerin taranmasını etkileyebileceğiydi, ancak çoğunlukla sorunsuzdu. Özellikle toplam çerçeve sayısı önemli ölçüde arttığında, yangın söndürücüyü elle tararken hafif bir takılma oldu.
Bu nedenle önerimiz, minimum gereksinimlerden biraz daha yüksek hedeflemenizdir. 64 GB RAM ve RTX 3060 (veya üzeri) ile 13. nesil bir i5 yeterli olacaktır.
Açıkçası, eğer i9 ve Revopoint'in tabloda listelediği diğer her şeyden oluşan önerilen gereksinimlere sahipseniz, gözle görülür şekilde daha akıcı bir deneyim yaşayacaksınız.
Buradaki nokta, masaüstü bilgisayarınız için yeni bir CPU satın almanız gerekmeyebilir.
Ancak, bir dizüstü bilgisayar kurulumu kullanıyorsanız, o zaman bu farklı bir hikaye. Bir dizüstü bilgisayarın CPU'sunu / GPU'sunu yükseltmek kolay değildir.
Eğer bir dizüstü bilgisayarınız varsa ve minimum gereksinimlerini (veya kendi önerdiğimiz minimum gereksinimleri) karşılamıyorsa, o zaman şanssızsınız ve yeni bir dizüstü bilgisayara ihtiyacınız olacak. Bu nedenle satın alırken bunu aklınızda bulundurun.
Sonuç: Neden MetroX Sağlam Bir Giriş Seviyesi Metroloji Seçeneği?
MetroX'in doldurduğu net bir niş var ve bu da profesyonel metroloji performansının sınırlarında gezinen 1.000 doların altında bir tarayıcı olmasıdır. Ürün geliştirme, küçük ölçekli üretim yapıyorsanız veya bütçeyle boyutsal denetime ihtiyacınız varsa, bu tarayıcı ciddi dikkati hak ediyor.
Bağlam için: Creaform, GOM veya Hexagon gibi markaların metroloji sınıfı tarayıcıları genellikle 20.000 dolardan başlıyor ve doğruluk, yazılım paketi ve sertifikasyona bağlı olarak 100.000 doların çok üzerine çıkıyor. Bu sistemler izlenebilir kalibrasyon, entegre denetim yazılımı sunar ve ISO sertifikalı iş akışları için harikadır, ancak fiyat ve öğrenme eğrisi diktir.
MetroX bu sistemlerin yerini almaya çalışmıyor. Sunduğu şey, hassas, tekrarlanabilir 3B veriye ihtiyaç duyan (ancak NIST izlenebilirliğine veya kurumsal düzeyde ek yüke ihtiyaç duymayan) geniş bir kullanıcı kitlesi için yeterince yakın bir şeydir.
Sprey olmadan belirli parlak parçaları tarayabilme, işaretleyiciler aracılığıyla çok açılı tam taramaları yönetebilme ve 1.000 doların altında kararlı bir ağ çıktısı elde edebilme büyük bir avantajdır. Temel sınırlamalar yazılımdadır. RevoScan MetroX (şimdilik) yerleşik denetim araçlarından yoksundur, bu da daha önce belirtildiği gibi boyutsal kontrollerin üçüncü taraf yazılımlarda yapılması gerektiği anlamına gelir.
Ancak donanım açısından? MetroX kendi sınıfının çok üzerinde bir performans sergiliyor. Revopoint yerel yazılıma temel bir ölçüm araç seti bile eklerse, MetroX on binlerce dolar harcamak istemeyen küçük laboratuvarlar, üniversiteler, imalat atölyeleri ve hatta onarım ve tersine mühendislik ekipleri için vazgeçilmez bir tarayıcı haline gelebilir.
Revopoint MetroX hakkında daha fazla bilgi için aşağıdaki satış ortağı bağlantımızı tıklayabilir veya buradan ürün sayfalarına gidebilirsiniz. Ekstra indirim için satın alırken "RE3DPT" indirim kodunu kullanmayı unutmayın.
RevoPoint MetroX: Çok Yönlü Profesyonel 3D Tarayıcı
RevoPoint MetroX, farklı tarama modları sayesinde çok çeşitli yüzeyleri tarama imkanı sunan mavi lazer çizgilerini ve tam alan taramayı bir araya getiriyor.
Öne Çıkan Özellikler:
En son tarayıcıları, farklı tarama modları aracılığıyla çok çeşitli yüzeylerin taranmasını sağlayan mavi lazer çizgilerini ve tam alan taramayı birleştiriyor. MetroX, metroloji sınıfı hassasiyet sunuyor ve bunu çok cazip bir fiyat noktasında yapıyor.
MetroX'i birkaç aydır deniyoruz. Bu nedenle MetroX hakkında daha fazla bilgi edinmek ve bu tarayıcının aradığınız şey olup olmadığını öğrenmek için okumaya devam edin.
Genel Bakış
Revopoint'in MetroX tarayıcısı, şirketin portföyünde profesyonel, metroloji yetenekli 3D tarama alanına doğru bir kaymayı temsil ediyor.
POP serisindeki önceki tarayıcıların aksine MetroX, parlak siyah plastik veya kaplanmamış metal gibi sorunlu yüzeylerde bile yüksek doğrulukta nokta bulutu verisi yakalamak için çoklu mavi lazer çizgileri kullanır (ancak bazen biraz sprey gerekebilir).
Tam alan tarama modunun eklenmesi, tipik olarak daha pahalı sistemlerde görülen bir esneklik düzeyi de getirerek, kullanıcıların daha büyük nesnelerin geometrisini tek seferde yakalamasına olanak tanır.
Tarayıcı, 0,03 mm'lik tek kare doğruluğuna ve 0,03 mm + 0,1 mm × U (m) hacimsel doğruluğuna sahiptir ve bu da birçok endüstriyel kullanıcı tarafından metroloji sınıfı olarak kabul edilen aralığa yerleştirir. Bunu, tipik olarak yüksek doğruluklu tarama sistemleriyle ilişkilendirilen fiyatın çok altında bir fiyata yapar.
Tamamen USB üzerinden güç alır (pil yok) ve bu, POP 3 Plus'a kıyasla saha kullanımında daha az esnek hale getirse de, bunun karşılığında çok daha kararlı bir güç ve veri bağlantısı sunar. Bunlar, doğru ve tekrarlanabilir tarama verileri yakalamak için gereklidir.
Aşağıdaki tablo, farklı yüzey türlerini taramak için hangi modların en uygun olduğunu göstermektedir. Hepsini değişen derecelerde başarı ile test ettik.
MetroX Seçenekleri
MetroX iki kit halinde sunulmaktadır; ilki tarayıcı, tripod, çift eksenli döner tabla, güç kaynağı ve tüm kabloları şık bir alüminyum çantanın içinde içeren "Standart Sürüm"dür.
İkinci seçenek (incelediğimiz) ise temelde Standart Sürümdeki her şeyin yanı sıra bir İşaretleyici Blok kitini içeren "Gelişmiş Sürüm"dür. İşaretleyici Blok kiti, üzerinde işaretler bulunan ve tabanında mıknatıslar olan çeşitli plastik şekiller içerir. Ek olarak, bloklar (veya daha fazla etiket) için z ekseninde bazı sabitleme noktaları sağlamak üzere döner tabla üstüne vidalanabilen dört adet dişli sütun ("çubuk işaretleyiciler" olarak adlandırılır) içerir.
Bu sütunları aşağıdaki resimde döner tablaya sabitlenmiş olarak görebilirsiniz.
Revopoint Yazılımı
Başka Revopoint tarayıcılarınız varsa, bilgisayarınızda büyük olasılıkla tarama yazılımlarının (RevoScan) bir kopyası yüklüdür.
MetroX'i kullanmak için, MetroX için geliştirilmiş özel sürümü indirmeniz gerekecektir. Adı RevoScan MetroX'tir, ücretsizdir ve Revopoint yazılım sayfasında bulabilirsiniz.
İşlevsel olarak, orijinal RevoScan yazılımıyla neredeyse aynıdır, yalnızca MetroX sürümü yeni tarayıcıdaki farklı tarama modlarını etkinleştirir. Bu nedenle, önceki yazılımda nokta bulutu oluşturma, ağ oluşturma ve düzenlemeye alıştıysanız, bu yeni sürüme geçerken herhangi bir sorun yaşamazsınız.
Yeni sürümle ilgili küçük bir şikayetim, nokta bulutu verilerinden ölçüm almak için herhangi bir özelliğe sahip olmamasıdır. Bu yeni tarayıcının "metroloji sınıfı" olarak lanse edildiği göz önüne alındığında, "bir şeyleri ölçmek" önemli bir özellik olmalıydı diye düşünürsünüz. Ama hayır. Orada değil. Nokta bulutunuzdan veya ağınızdan herhangi bir şey ölçmek istiyorsanız, onu başka bir şeye aktarmanız gerekecektir.
İlgi çekici bir diğer yazılım ise Revo Assistant'tır. Revo Assistant, otomatik döner tablanın kontrolünü sağlayan IOS ve Android için bir akıllı telefon uygulamasıdır. Döner tablanızın nasıl konumlandırıldığına bağlı olarak, döner tablanın eğimini değiştirmek veya yönünü değiştirmek için fiziksel düğmelere erişmek biraz zor olabileceğinden, bu oldukça kullanışlıdır.
Artık uygulama yüklendiğine göre, döner tablayı her kullanmak istediğinizde bilgisayarınızın Bluetooth'undan ayırmayı sorun etmiyorsanız, hayat biraz daha kolaylaşıyor.
Neyse, tüm yazılımlar yüklendi ve tarayıcı kuruldu, şimdi testlere geçelim!
Test incelemelerini iki ana bölüme ayırdık: biri yapılandırılmış ışık modları, diğeri ise lazer çizgisi taraması için.
Yapılandırılmış Işık Tarama Modları
Revopoint MetroX'teki hem Tam Alan hem de Otomatik Döner Tabla tarama modları, mavi yapılandırılmış ışık projeksiyon teknolojisini kullanır. Zorlu yüzeylerdeki yüksek doğruluktan ziyade hız ve dokunun daha önemli olduğu durumlarda, MetroX ile yapılandırılmış ışık modunu tercih etmelisiniz.
Özel RGB kamera sayesinde renkli tarama da yapılabilir, ancak bu yalnızca otomatik döner tabla modunda kullanılabilir. Özellik tarama modunun da yalnızca otomatik döner tabla ve tam alan modlarında erişilebilir olduğu unutulmamalıdır. İşaretleyici modu da bu modlarla kullanılabilir.
İşaretleyici Taraması (Otomatik Döner Tabla modu – renkli)
Yaptığımız ilk test bir drone pervanesi üzerindeydi. Güzel kavisli geometrisi ve ön ve arka kenarlarında keskin hatları var, bu nedenle metroloji sınıfı bir tarayıcıyı test etmeye başlamak için bundan daha iyi bir yol olabilir mi?
Pervaneyi işaretleyicilerle kaplamak istemediğimiz için, döner tabla üzerindeki mevcut işaretleyicileri kullanarak işaretleyici taramasını (renkli) tercih ettik. İyi tarandı, ancak iki tarafı birleştirmek zordu, çünkü birleştirme özelliği çalışmak için taramalar arasında %30 örtüşme gerektiriyor ve pervanenin çok ince olduğu göz önüne alındığında bu ideal değildi. Ancak bu, tarayıcının veya yazılımın hatası değil, yalnızca geometrinin bir sonucuydu.
Daha sonra göreceğimiz gibi, tarama öğeniz yan duramayacak kadar ince olmadığı sürece birleştirme özelliği gayet iyi çalışıyor.
İşaretleyici Taraması (Otomatik Döner Tabla modu – renkli) Rulman Yuvası
Bir sonraki tarama testi için metalik bir şey denemek istedik, bu yüzden kedim için bir koşu bandı yapmakta kullandığım bir rulman yuvasını seçtik.Bu parçanın gelmesini bir süredir bekliyordum, bu yüzden incelememiz biraz gecikti. Aslında doğru mühendislik nedenleriyle taramam gerekti, bu yüzden iki işi birden halledeyim dedim ve inceleme için taradım, böylece tarama verilerini daha sonra CAD çalışmalarımda kullanabilecektim.
Yüzey kaplaması mat alüminyum olduğundan sprey kullanılmasına gerek kalmadı.
İşaretleyici Taraması (Otomatik Döner Tabla modu – renkli) – Kuru İncir
Sıradaki renkli taramalar için bir kuru incir taradım. Çok teknik bir konu değil, ama etrafta bir kutu incirim vardı ve nasıl görüneceğini merak ettim. Yine döner tabla üzerindeki işaretleyicileri kullandım ve kuru meyve parçası güzel bir şekilde tarandı.
İşaretleyici Taraması (Otomatik Döner Tabla modu – renkli) – Uçak Modeli
Son renkli mod testi için bir uçak modelini taradım. Bu, taranması ilginç bir modeldi ve kılavuzu basitçe okuyarak belirgin olmayabilecek birkaç püf noktası öğrendim. Bu, yazılımda taramaları birleştirmeden önce farklı yüksekliklerden birden fazla tarama gerektirdi. Aşağıdaki resimde görebileceğiniz gibi, birleştirme işlemi 6 farklı taramadan oluşuyordu ve sonuç gayet iyi oldu. Unutmayın, birleştirmenin çalışması için %30 örtüşmeye ihtiyacınız var.Aşağıdaki resimde birleştirilmiş, ağ örgüsü oluşturulmuş ve dokulandırılmış nihai sonucu görebilirsiniz. Çeşitli taramaların renginde ve gölgelendirmesinde, büyük ölçüde taramalar arasında yüksekliği değiştirmemden kaynaklanan ve model üzerindeki gölgeleri etkileyen bazı farklılıklar var. Gerçekten iyi bir renkli tarama için, nesneyi döner tabla üzerinde tek bir taramada (tarayıcıyı hareket ettirmeden) yakalamak daha etkilidir. Burada tutarlı aydınlatmaya sahip olmak çok önemlidir.
Özellik Taraması (Otomatik Döner Tabla modu – renkli) – Pil Şarj Aleti
Bir sonraki test için, işaretleyiciler kullanmadan zengin özellikli nesnelerin taranmasına olanak tanıyan Özellik Tarama modunu denemek istedim. Bunun için bir drone pil şarj aleti kullandım. Şarj aleti çeşitli metalik, plastik ve cam yüzeylere, ayrıca bir dizi koyu/açık renge ve diğer özelliklere sahipti.Özellik Taraması (otomatik döner tabla modu – renkli) – 3B Baskılı "Ea-Nasir" Heykeli
Son özellik taraması testim için, kötü şöhretli Sümerli bakır tüccarı "Ea-Nasir"in 3B baskılı heykelini kullandım. Bu figürün taranması, çok sayıda belirgin, düzlemsel olmayan, tekrar etmeyen geometriye sahip olduğu için pil şarj aletinden çok daha kolaydı.Lazer Çizgisi Tarama Modları
İki lazer tarama moduyla, mavi lazerler minimum dağılımla yüksek odaklı ışınlar yayar ve keskin kenarlar, ince detaylar ve küçük parçalar üzerinde daha doğru yüzey profillemesi sağlar. Aynı anda tüm bir deseni yansıtan yapılandırılmış ışıktan farklı olarak, lazer taraması çoklu çizgiler yakalar, bu da onu ortam aydınlatmasına karşı daha az hassas hale getirir ve koyu, parlak veya yüksek dokulu yüzeylerde kullanım için daha uygun kılar.
Ayrıca yüzey girintilerine ve karmaşık geometrilere daha derine nüfuz etme eğilimindedir. Mavi yapılandırılmış ışık taraması tam alan yakalama için daha hızlı ve donanım tasarımında daha kompakt olsa da, mavi lazer sistemleri tipik olarak üstün çözünürlük, daha düşük gürültü ve daha yüksek tekrarlanabilirlik sunarak onları endüstriyel inceleme ve metroloji sınıfı uygulamalar için tercih edilen seçenek haline getirir.
Yapılandırılmış ışık modlarını iyice test ettikten sonra, lazer çizgisi tarama modlarını (paralel çizgiler ve çapraz çizgiler) test etme zamanı gelmişti.
İşaretleyici Taraması (lazer çizgileri) – Hava Kanalı
Lazer modlarıyla taranacak ilk öğe biraz garipti, çünkü iki yüzey kaplamasına sahip bir araba emme kanalıydı. Karbon fibere benzeyecek şekilde tasarlanmış, ancak aslında yan yana zikzak çizen parlak ve mat siyah bileşenlerle bu şekilde kalıplanmıştı.
Önce renkli tarama için otomatik döner tabla modunu denedim ve tahmin edildiği gibi, taramada yalnızca mat zikzaklar yakalandı. Renksiz tam alan taraması da aynı sonuçları verdi.
Bu yüzden döner tablayı kullanarak bir çapraz çizgi lazer taraması ayarladım ve sonuçlar çok daha iyiydi. Çapraz çizgilerin kanalın içine ulaşmakta bazı zorlukları vardı, bu yüzden taramayı duraklattım ve paralel çizgi lazer taramasına geçtim. Taramayı devam ettirdim ve paralel çizgiler daha önce ulaşılamayan bazı alanlara ulaştı.
Kanalın tüm iç yüzeylerini yakalayamamış olsam da (geometrisinden dolayı), taramayı duraklatma ve tarama türlerini tarama ortasında değiştirme özelliğini beğendim. Bu, bazı durumlarda taranması zor olan parçalara ulaşmayı sağlıyor.
Birkaç tarama aldıktan sonra, bunları aşağıdaki gibi tek bir nokta bulutunda birleştirdim.
İşaretleyici Taraması - El Taraması (lazer çizgileri) – Yangın Söndürücü
Döner tabla kullanıldığında (alıştıktan sonra) genel olarak her şey yolunda gidiyor, bu yüzden son testimizde MetroX'in daha büyük bir nesne, yani bir yangın söndürücü üzerindeki performansını görmek istedik.
Yangın söndürücüyü özenle yapışkanlı işaretleyicilerle ve birkaç adet 3B plastik işaretleyici bloğuyla kapladım ve bir çapraz çizgi taraması başlattım.
Çoğu kısımda sorunsuz çalıştı ve kırmızı boyadan nozul üzerindeki siyah plastik ağa kadar çok çeşitli yüzey ve malzemeyi yakalayabildi.
Yazılım sürekli olarak "daha fazla işaretleyiciye" ihtiyacım olduğunu belirtti ki bu biraz can sıkıcıydı çünkü yukarıdaki resimde de görebileceğiniz gibi üzerinde zaten oldukça fazla işaretleyici vardı. Açıkçası, yangın söndürücünün kavisli bir yüzeyi var ve yapışkanlı işaretleyiciler daha düz yüzeylerde daha iyi çalışıyor. Bu nedenle, işaretleyicilerle kaplı olmasına rağmen, tarayıcı yüzey kıvrıldıkça daha sığ açılardan yapışkanlı işaretleyicileri algılamakta bazı sorunlar yaşadı.
Bilye şeklindeki katı işaretleyiciler bu tür uygulamalar için daha iyi, ancak kitimizde yalnızca 10 adet bilye şeklinde manyetik işaretleyici var, bu nedenle genellikle "daha fazla işaretleyici" hatası almadan yangın söndürücüyü taramak için bu yeterli olmayacaktı. Bu yüzden diğer katı işaretleyicilerden birkaçını da yangın söndürücünün etrafındaki zemine yerleştirdim.
Büyük ve kavisli bir şeyi tarayacaksanız, daha fazla manyetik işaretleyiciye ve muhtemelen çok sayıda yapışkanlı işaretleyiciye de ihtiyacınız olacak. Ancak genel olarak, "daha fazla işaretleyici" hatası kaybolur kaybolmaz, bu nesne için tarama oldukça sorunsuzdu.
Yazılımda, nesnenin grafiksel gösterimi, aşağıdaki resimde görebileceğiniz gibi, taramanın başarılı olduğu alanlarda yeşil, daha fazla taramaya ihtiyaç duyulan yerlerde ise turuncu renkte görünüyor.
Genel olarak, lazer tarama modları oldukça iyi çalışıyor, ancak daha uzun bir USB kablosu, özellikle bir dizüstü bilgisayara değil de masaüstü bir bilgisayara bağlıysanız, el ile taramayı biraz daha kolaylaştıracaktır.
Özet
Test bölümlerinde gördüğümüz gibi, Revopoint MetroX, her birinin kendi güçlü yönleri olan iki temel tarama teknolojisi sunar: mavi yapılandırılmış ışık ve mavi lazer çizgisi taraması.
Yapılandırılmış ışık, Tam Alan ve Otomatik Döner Tabla modlarında kullanılır ve dahili RGB kamera ile eşleştirildiğinde doğru renkli taramalar sağlar (ancak yalnızca Otomatik Döner Tabla modunda).
Lazer çizgisi taraması (paralel veya çapraz çizgi desenleriyle), parlak plastikler veya kavisli metal parçalar gibi zorlu yüzeylerde mükemmeldir ve hatta zorlu alanlara ulaşmak için tarama ortasında lazer modlarını değiştirmenize olanak tanır.
Sonuç olarak, her iki sistem de ayarlandıktan sonra iyi çalışır, ancak özellikle tarama birleştirme, işaretleyici yerleştirme ve geometriye özgü zorlukların üstesinden gelme konusunda ustalaşmak biraz pratik gerektirir.
MetroX Kullanımı İçin İpuçları
MetroX ile çalışmak oldukça zorlayıcı olabilir, ancak çoğu tarayıcıda olduğu gibi, kullandıkça sonuçlar iyileşir.
Kılavuzda belirtilmeyen ve taramayı biraz daha kolaylaştırmaya yardımcı olabilecek birkaç şey fark ettik.
- Sütunları kesinlikle işaretleyicilerle kaplayın.
Döner tablanın üst yüzeyine vidalanması amaçlanan dört dişli sütun, manyetik 3B şekilli işaretleyicileri takmak için bir yüzey olarak tasarlanmıştır. Sütunlar manyetik şekillerle kaplı olsa bile, tarama sırasında hala "Daha fazla işaretleyici gerekiyor" hatası aldığınızı fark edebilirsiniz. Çözüm? Sütunların her yüzeyini yapışkanlı işaretleyicilerle tamamen kaplayın. Bunu yaptıktan sonra, "Daha fazla işaretleyici gerekiyor" hatasının oluşumu önemli ölçüde azaldı.
- 3B Şekilli İşaretleyicileri Doğrudan Döner Tabla Üzerinde Kullanırken Dikkatli Olun.
3B işaretleyicilerin alt kısmında mıknatıslar bulunur. Döner tablada, dönen döner tabla üzerine yerleştirildiklerinde işaretleyicilerde bir kuvvet oluşturabilen hafif alanlar üreten bir motor bulunur. Sonuç olarak, 3B işaretleyiciler dönen döner tablaya göre hareket edebilir. Bunu kesinlikle istemezsiniz. Bu nedenle, 3B işaretleyicileri döner tabla üzerinde kullanırken, bunları dört sütuna sabitleyin veya döner tablada üretilen alanlardan etkilenmeyecekleri uygun bir nokta bulmaya çalışın.
- Dokulu Taramalar İçin Duraklat Düğmesini Kullanın.
Belirtildiği gibi, bir nesnenin farklı açılardan ayrı ayrı taranmasını tutarlı tek bir modelde birleştirmek için kullanılabilecek bir "birleştirme" özelliği vardır. Bu, mavi lazer modları ve tam alan için gerçekten iyi çalışır, ancak ayrı renkli taramaları birleştirirken sonuçlar biraz öngörülemez olabilir. Model hareket ettirilmiş veya döndürülmüş olabileceği için, taramalar arasında gölgeler değişebilir. Bu, birleştirildiğinde yamalı / garip bir dokuya neden olabilir.
Bunu önlemek için, renkli taramalar yaparken ayrı taramalar yapmak yerine "duraklat" düğmesini kullanın. Otomatik döner tabla ayarlarındaki dönüş sayısını artırın ve her dönüşten sonra taramayı duraklatın ve tarayıcının açısını / yüksekliğini ayarlayın. Taramanın sonunda daha tutarlı bir dokuya sahip olacaksınız.
Son birkaç aydır MetroX'i denedikten sonra, kendine özgü özelliklerine alıştık. Ancak bu diğer özelliklerin (muhtemelen bir yazılım güncellemesi yoluyla) eklenmesinin kullanıcı deneyimini oldukça iyileştireceğini düşünüyoruz.
- Daha erişilebilir döner tabla kontrolleri.
Döner tablayı kullanırken, ya döner tabla ayarlarına gitmeniz ya da eğmek için döner tabla üzerindeki düğmelere fiziksel olarak basmanız gerekir. Ayrıca tarama ortasında döner tablanın yönünü kolayca değiştiremezsiniz.
Bu, Revoscan'in ana ekranına eğim açısı, hız ve yön için temel döner tabla kontrolleri eklenerek kolayca çözülebilir.
- Derinlik Kamerası Ayar Hafızası
Döner tabla veya tam alan taraması yaparken, derinlik kamerası ayarları her taramadan sonra varsayılan ayara sıfırlanır. Bu inanılmaz derecede sinir bozucu ve önceki bölümde bahsedilen yamalı dokulara katkıda bulunuyor. RGB kamera ayarları, taramalar arasında kullanıcı tanımlı değerlerde sabit kalıyor, peki neden yeni bir tarama başlatıldığında derinlik kamerası ayarı varsayılana dönüyor?
- İnceleme Özellikleri
Bu önemli bir nokta. MetroX, profesyonel metroloji sınıfı bir tarayıcı olarak pazarlanmaktadır. Revoscan içinde gerçek metroloji işlerini (noktalar arasındaki veya ağ üzerindeki mesafeyi ölçmek gibi) yapabilseydik gerçekten harika olurdu.
Herhangi bir şeyi ölçmek isterseniz mevcut çözüm, Zeiss Inspect (eski adıyla Gom Inspect) veya Geomagic Control gibi üçüncü taraf yazılımları kullanmaktır. Bunun uygulanması çok zor olmamalı ve hayatı gerçekten çok daha kolaylaştıracaktır.
- Otomatik Döner Tabla Modu Dışında Renkli Tarama
Şu anda yalnızca otomatik döner tabla modunda renkli tarama yapabilirsiniz. Döner tabla olmadan renkli tarama yapabilmek güzel olurdu. Revopoint Miraco ile yapabiliyoruz, bu yüzden MetroX ile yapamıyor olmamız biraz garip.
Çevrimiçi potansiyel müşterilerin endişesi olan bir konuya, MetroX'i kullanmak için gereken PC donanım gereksinimlerine değinmeliyiz. Aşağıdaki tabloda minimum ve önerilen sistem gereksinimlerini görebilirsiniz.
Gördüğünüz gibi, minimum gereksinimler Intel Core i7 10. nesil veya daha iyisi, 32 GB RAM ve isteğe bağlı bir GPU, minimum RTX3050 istiyor.
Önerilen gereksinimler ise Intel Core i9 (10. nesil ve sonrası), 64 GB RAM ve RTX 4060 veya daha iyisi.
Çevrimiçi bazı yorumcular, MetroX'i çalıştırmak için hemen gidip CPU'larını, RAM'lerini, GPU'larını ve hatta güç kaynaklarını yükseltmek zorunda kalabilecekleri konusunda endişelerini dile getirdiler.
Minimum gereksinimler açısından bu gerekli olmayabilir.
Testimiz için 64 GB RAM'imiz, özel bir GPU'muz yoktu ve 10 çekirdekli (6P + 4E) ve 16 iş parçacıklı bir Intel Core i5 13. nesil (13400) kullandık; bu, 10. nesil i7 için 8 çekirdek ve 16 iş parçacığına kıyasla daha iyi.
Core i5 ayrıca eski i7'ye kıyasla daha yeni bir mimariye (Raptor Lake) sahip, bu nedenle verimlilik, güç/performans oranı ve çoklu görev yeteneği daha iyi. 10. nesil i7'nin normal (K olmayan sürümü), i5'ten biraz daha yüksek bir temel saat hızına sahip, ancak diğer tüm açılardan i5 13. nesil, 10. nesil i7 ile karşılaştırıldığında üstün bir CPU.
Bu ne anlama geliyor?
Bu, eğer bir i5 13. nesil veya daha yenisine sahipseniz, CPU açısından minimum gereksinimleri zaten karşıladığınız (veya aştığınız) anlamına gelir. Yani daha yeni bir i5'iniz varsa, gidip eski bir i7 satın almanıza gerek yok.
Kurulumumuz, tüm modlarda döner tabla taramaları için gayet iyi çalıştı. En büyük endişemiz, el taraması yaparken daha büyük nesnelerin taranmasını etkileyebileceğiydi, ancak çoğunlukla sorunsuzdu. Özellikle toplam çerçeve sayısı önemli ölçüde arttığında, yangın söndürücüyü elle tararken hafif bir takılma oldu.
Bu nedenle önerimiz, minimum gereksinimlerden biraz daha yüksek hedeflemenizdir. 64 GB RAM ve RTX 3060 (veya üzeri) ile 13. nesil bir i5 yeterli olacaktır.
Açıkçası, eğer i9 ve Revopoint'in tabloda listelediği diğer her şeyden oluşan önerilen gereksinimlere sahipseniz, gözle görülür şekilde daha akıcı bir deneyim yaşayacaksınız.
Buradaki nokta, masaüstü bilgisayarınız için yeni bir CPU satın almanız gerekmeyebilir.
Ancak, bir dizüstü bilgisayar kurulumu kullanıyorsanız, o zaman bu farklı bir hikaye. Bir dizüstü bilgisayarın CPU'sunu / GPU'sunu yükseltmek kolay değildir.
Eğer bir dizüstü bilgisayarınız varsa ve minimum gereksinimlerini (veya kendi önerdiğimiz minimum gereksinimleri) karşılamıyorsa, o zaman şanssızsınız ve yeni bir dizüstü bilgisayara ihtiyacınız olacak. Bu nedenle satın alırken bunu aklınızda bulundurun.
Sonuç: Neden MetroX Sağlam Bir Giriş Seviyesi Metroloji Seçeneği?
MetroX'in doldurduğu net bir niş var ve bu da profesyonel metroloji performansının sınırlarında gezinen 1.000 doların altında bir tarayıcı olmasıdır. Ürün geliştirme, küçük ölçekli üretim yapıyorsanız veya bütçeyle boyutsal denetime ihtiyacınız varsa, bu tarayıcı ciddi dikkati hak ediyor.
Bağlam için: Creaform, GOM veya Hexagon gibi markaların metroloji sınıfı tarayıcıları genellikle 20.000 dolardan başlıyor ve doğruluk, yazılım paketi ve sertifikasyona bağlı olarak 100.000 doların çok üzerine çıkıyor. Bu sistemler izlenebilir kalibrasyon, entegre denetim yazılımı sunar ve ISO sertifikalı iş akışları için harikadır, ancak fiyat ve öğrenme eğrisi diktir.
MetroX bu sistemlerin yerini almaya çalışmıyor. Sunduğu şey, hassas, tekrarlanabilir 3B veriye ihtiyaç duyan (ancak NIST izlenebilirliğine veya kurumsal düzeyde ek yüke ihtiyaç duymayan) geniş bir kullanıcı kitlesi için yeterince yakın bir şeydir.
Sprey olmadan belirli parlak parçaları tarayabilme, işaretleyiciler aracılığıyla çok açılı tam taramaları yönetebilme ve 1.000 doların altında kararlı bir ağ çıktısı elde edebilme büyük bir avantajdır. Temel sınırlamalar yazılımdadır. RevoScan MetroX (şimdilik) yerleşik denetim araçlarından yoksundur, bu da daha önce belirtildiği gibi boyutsal kontrollerin üçüncü taraf yazılımlarda yapılması gerektiği anlamına gelir.
Ancak donanım açısından? MetroX kendi sınıfının çok üzerinde bir performans sergiliyor. Revopoint yerel yazılıma temel bir ölçüm araç seti bile eklerse, MetroX on binlerce dolar harcamak istemeyen küçük laboratuvarlar, üniversiteler, imalat atölyeleri ve hatta onarım ve tersine mühendislik ekipleri için vazgeçilmez bir tarayıcı haline gelebilir.
Revopoint MetroX hakkında daha fazla bilgi için aşağıdaki satış ortağı bağlantımızı tıklayabilir veya buradan ürün sayfalarına gidebilirsiniz. Ekstra indirim için satın alırken "RE3DPT" indirim kodunu kullanmayı unutmayın.
RevoPoint MetroX: Çok Yönlü Profesyonel 3D Tarayıcı
RevoPoint MetroX, farklı tarama modları sayesinde çok çeşitli yüzeyleri tarama imkanı sunan mavi lazer çizgilerini ve tam alan taramayı bir araya getiriyor.
Öne Çıkan Özellikler:
- Yüksek Hassasiyet: 0.03 mm'ye kadar doğruluk.
- Yüksek Tarama Hızı: 60 fps'ye kadar kare hızı.
- Geniş Çalışma Mesafesi: 200 ~ 400 mm.
- Geniş Tek Yakalama Alanı: 200 mm'de 160 x 70 mm ve 400 mm'de 320 x 215 mm.
- Kompakt Boyutlar: 209 x 88 x 44 mm.
- 7 Yüksek Güçlü Paralel Mavi Lazer Çizgisi: Detaylı yakalama sağlar.
- Spreye Gerek Yok: Parlak veya siyah yüzeyleri sprey kullanmadan tarayabilir.
- İşaretleyici Blokları: Daha hızlı taramaya yardımcı olur.
